Вес орудия составлял 1270 кг, длина — 3638 мм; заряжание унитарное; техническая скорострельность — 10 выстрелов в минуту, практическое — не более 7,5. В боекомплект входили снаряды двух типов — фугасные весом 18 кг (с 1907 г. — 21,4 кг) и бронебойные весом 18,2 кг. Заряд пороха марки RP С/06 весом 2,83 кг обеспечивал начальную скорость 620 м/с (с 1907 г. — 600 м/с). Орудия монтировались в установках образца 1891 г. на центральном штыре (MPL С/91) с 12-мм противоосколочными щитами коробчатой формы. Наведение во всех плоскостях осуществлялось вручную, причем в вертикальной плоскости его диапазон находился в пределах от -10 до +30,3 град. При максимальном угле возвышения дальность стрельбы фугасным снарядом достигала 10 800 м. Максимальный вместимость погребов — 800 снарядов.

Орудия на крейсерах типа "Буссард" были установлены парами побортно. Первая пара располагалась на полубаке, вторая и третья — на верхней палубе перед боевой рубкой и между грот— и бизань-мачтами, четвертая — на полуюте. Орудийные площадки, выступавшие за борт ради увеличения секторов обстрела, носили на флоте название "ласточкиных гнезд" (Schwalbennestern). Однако у этих конструкций было неприятное свойство в плохую погоду зарываться в высокие волны и черпать воду, что приводило к сильным сотрясениям и потере хода. Поэтому впоследствии орудийные фундаменты второй и третьей пар были сдвинуты вглубь корпуса, что позволило сделать борт гладким. На "Гайере", с учетом эксплуатации предыдущих кораблей, от "ласточкиных гнезд" второй и третьей орудийных пар отказались еще при постройке.

Кроме орудий главного калибра, на крейсере имелось пять 37-мм револьверных пушек Гочкиса на тумбовых установках и два 8-мм пулемета системы Максима на переносных треногах. Личное оружие команды состояло из винтовок системы Маузера и пистолетов системы Люггера.

Все "буссарды" несли торпедное вооружение. При этом на "Гайере", в отличие от других кораблей серии, стояли два 450-мм, а не 350-мм, поворотных торпедных аппарата. Они располагались побортно на верхней палубе между дымовой трубой и грот-мачтой. Боекомплект включал пять торпед.

Вспомогательное оборудование

Крейсер снабжался электроэнергией от двух парогенераторов мощностью по 24 кВт, напряжение корабельной сети — 67 В постоянного тока. Для наблюдения в ночное время имелся один 70-см боевой прожектор, располагавшийся на верхнем мостике.

Управление рулем осуществлялось посредством цепного и валикового приводов. Рулевых постов было четыре, причем три из них (основной — в ходовой рубке; кормовой — на полуюте; аварийный — непосредственно в румпельном отделении) передавали усилие на руль посредством паровой рулевой машинки, стоявшей в румпельном отделении. Кроме того, на верхней палубе у среза полуюта располагался двойной ручной штурвал

Малый крейсер "Гайер" Копия подлинного чертежа

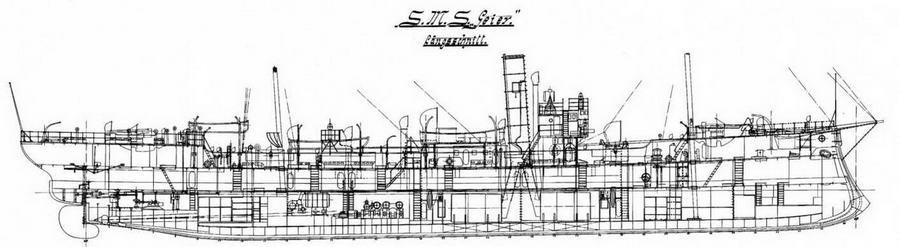

Вид сбоку

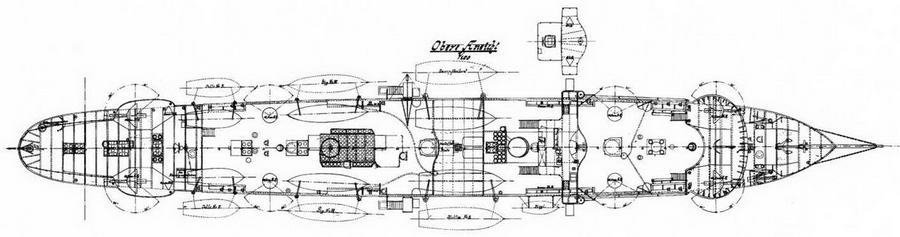

Вид сверху

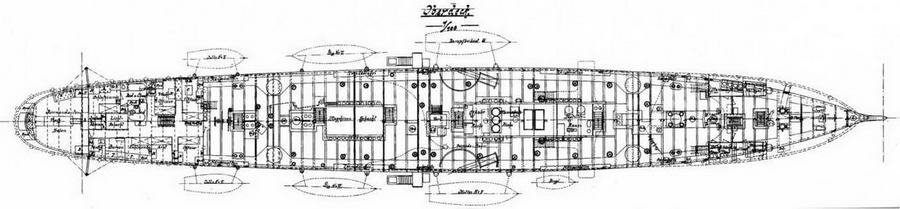

План верхней палубы

Компасная площадка находилась на крыше машинного отделения. Остальные четыре компаса располагались в боевой рубке, на ее крыше, на полуюте и в рулевом отделении.

Рулевая машина на "Гайере" располагалась на нижней палубе в отсеке I. Крейсер оснащался тремя якорями Холла. Два из них находились на якорных полках на полубаке, а третий хранился между ними. Для подъема якорей предназначались кран-балки. Шпиль с паровым приводом располагался на главной палубе у среза полубака. Имелось еще два стоп-анкера, один из которых лежал на палубе между первой парой орудий, а второй размещался также на палубе в корме по левому борту рядом с флагштоком.

Шлюпочное вооружение после модернизации включало паровой катер III класса (длиной 8 м), 8-метровый гребной катер, два 9-метровых гига, два 5,5-метровых яла и 3,6-метровый ялик. Две из шлюпок, наиболее крупные, стояли на рострах сразу за дымовой трубой, вельботы и ялы подвешивались на шлюпбалках в кормовой части, а ялик располагался справа от боевой рубки.

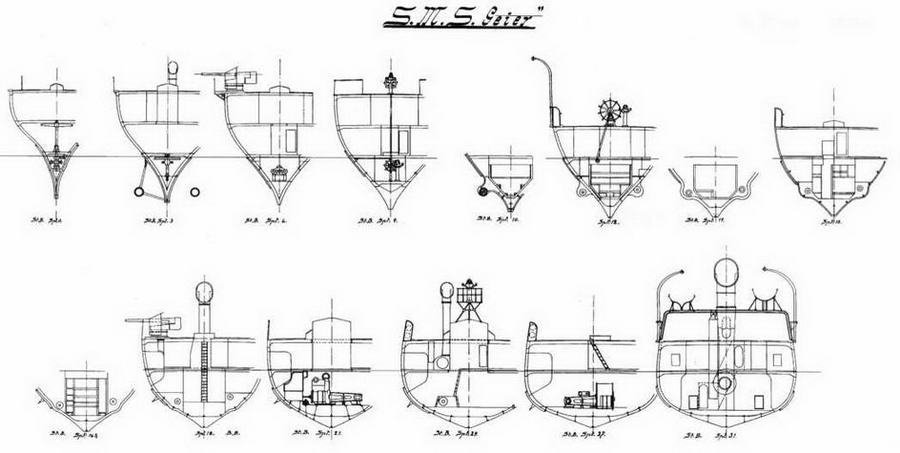

Поперечные разрезы с указанием номеров шпангоутов

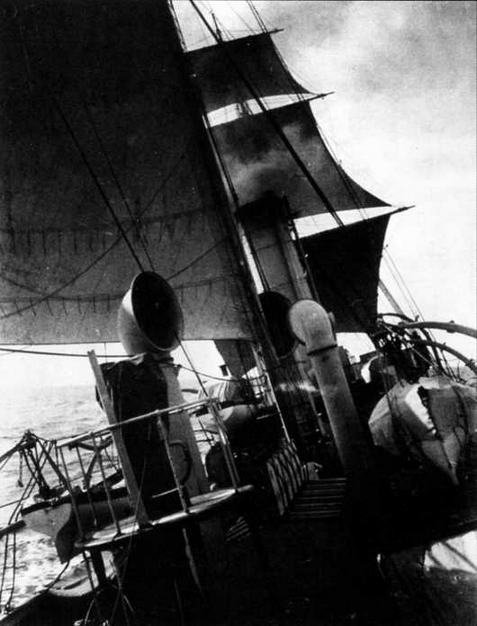

Однотипный "Корморан" под парусами

Мореходность, остойчивость, управляемость

О мореходных качествах авторитетный справочник Грёнера сообщает, что крейсера типа "Буссард" являлись очень хорошими мореходными кораблями (принимая во внимания недостатки, связанные с "ласточкиными гнездами", о которых говорилось выше). Крейсера маневрировали быстро и хорошо, однако существовали проблемы с поворотливостью, особенно против ветра и при наборе хода. Под парусами корабли медленно набирали скорость, зато хорошо держали ее.

Остойчивость корабля характеризовалась следующими величинами: поперечная метацентрическая высота — 0,54- 0,72 м в зависимости от водоизмещения, продольная 98-106 м, угол, соответствующий максимальному спрямляющему моменту — 38-45°, угол заката диаграммы остойчивости — 90°.

Экипаж

Сразу после вступления в строй экипаж кораблей насчитывал 166 человек: 9 офицеров (шесть флотских офицеров, инженер-механик, корабельный врач и казначей); 7 палубных офицеров; 150 маатов и матросов. Размещение команды было традиционным: офицеры занимали кормовую часть, мааты и матросы — носовую.

Офицерские каюты располагались в полуюте. Командиру корабля отводился просторный салон, спальня и ванная. Там же находились каюты старшего офицера, двух вахтенных офицеров, корабельного врача и казначея, а также офицерская ванная. Каюты остальных офицеров и кают-компания располагались на нижней палубе. Нижние чины размещались на нижней палубе — питались они за подвесными столами на 4 или 6 человек, а спали в традиционных коечных сетках (гамаках), на день сворачивавшихся и убиравшихся либо в стойки, расположенные вдоль бортов, либо в специальные кладовые. Также на корабле предусматривались раздельные камбузы для офицеров и нижних чинов.

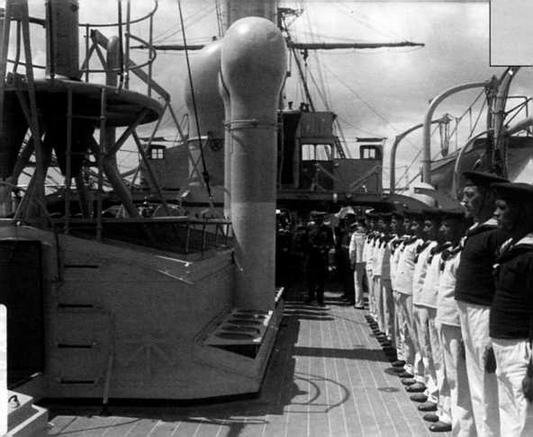

Построение команды на палубе "Гайера". Корфу, май 1912 г. Хорошо видны световой люк машинного отделения, вентиляторы и компасная площадка

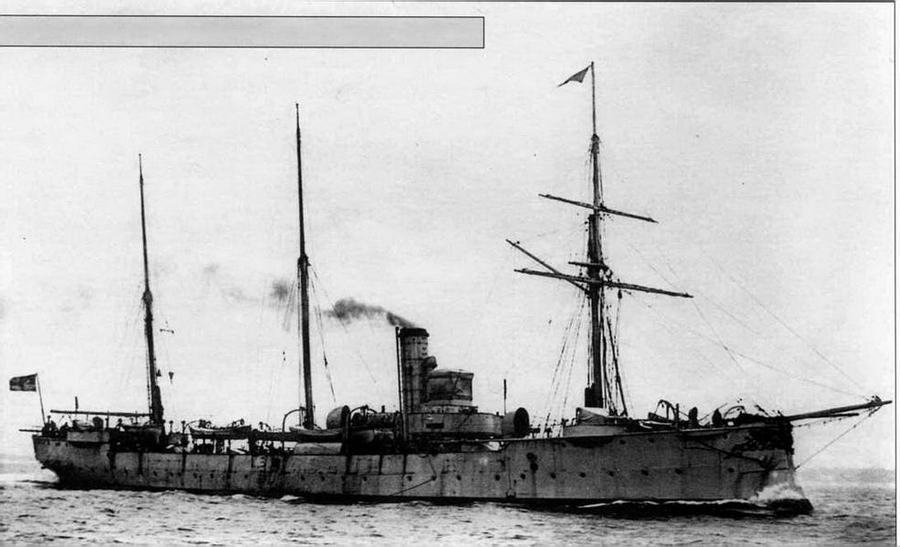

"Гайер" вскоре после вступления в строй, декабрь 1895 г.

Окраска

Находясь в отечественных водах, "Гайер" окрашивался по "серо-голубой образца 1895 г." и "серой образца 1896 г." схемам. Когда же крейсер отправлялся в заграничное плавание, то его основными цветами становились белый и желтый — "бело-желто-серая образца 1895 г." и "бело-желтая образца 1898 г." схемы. С 14 мая 1910 г. "бело-желтую" схему для кораблей, служивших на заграничных станциях, отменили и ввели вместо нее "серую образца 1896 г.", являвшуюся стандартной для практически всего корабельного состава Кайзерлихе Марине.

История службы

24 октября 1895 г. "Гайер" был принят флотом и зачислен в состав Балтийской станции с базированием на Киль. Первым командиром корабля на период испытаний, начавшихся в тот же день, стал капитан- лейтенант Людвиг Брух. 21 января следующего года программа испытаний была завершена, крейсер вывели из кампании и отправили в резерв.
